아두이노 조이스틱 쉴드 / Arduino Joystick Shield 요약정보 및 구매

3,300원

상품 선택옵션 0 개, 추가옵션 0 개

3.3V~5V 동작
제조사	OEM
브랜드	에듀이노
포인트	0점
배송비결제	주문시 결제

선택된 옵션

아두이노 조이스틱 쉴드 / Arduino Joystick Shield

수량 +0원

위시리스트

상품 정보

상품정보
사용후기 0
상품문의 0
배송정보

상품 기본설명

3.3V~5V 동작

상품 상세설명

상품상세정보

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
66
67
68
69
70
71
72
73
74
75
76
77
78
79
80
81
82
83
84
85
86
87
88
const int buttonPin2 = 2;                           // 조이스틱 쉴드의 버튼이 누르는 걸 입력받기 위해 선언
const int buttonPin3 = 3;
const int buttonPin4 = 4;
const int buttonPin5 = 5;

void setup() {

  Serial.begin(9600);                               // 시리얼 통신을 시작하며, 통신속도는 9600

  pinMode(buttonPin2, INPUT_PULLUP );
  pinMode(buttonPin3, INPUT_PULLUP );
  pinMode(buttonPin4, INPUT_PULLUP );
  pinMode(buttonPin5, INPUT_PULLUP );
}

void loop() {


  int X = analogRead(0);                           // 변수 X에 아날로그 0번핀에 입력되는 신호를 대입
  int Y = analogRead(1);                           // 변수 Y에 아날로그 1번핀에 입력되는 신호를 대입

  int buttonValue2 = digitalRead(2);               // buttonValue값 선언
  int buttonValue3 = digitalRead(3);
  int buttonValue4 = digitalRead(4);
  int buttonValue5 = digitalRead(5);

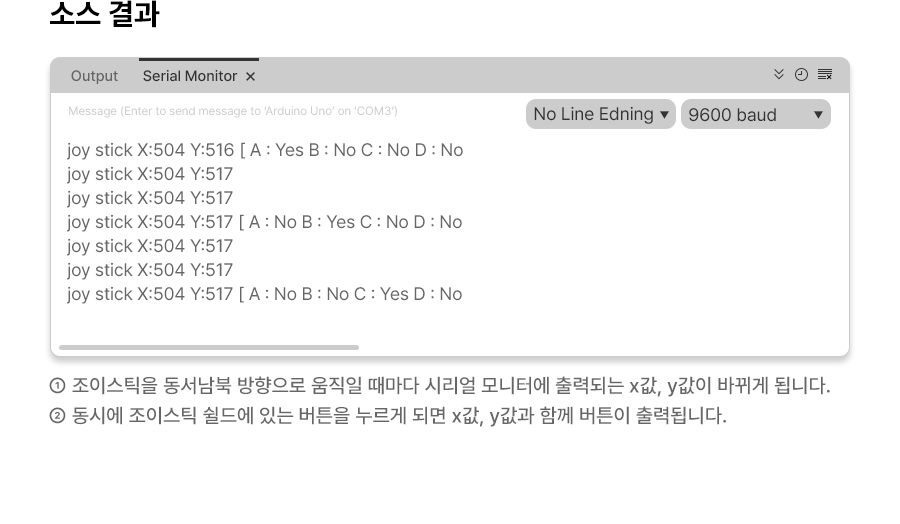

  Serial.print("joy stick  ");                       // 조이스틱 x값, y값 시리얼모니터에 출력
  Serial.print("X");
  Serial.print(":");
  Serial.print(X);
  Serial.print("  ");
  Serial.print("Y");
  Serial.print(":");
  Serial.println(Y);

  if (buttonValue2 == LOW) {                       // if문을 이용하여 각 버튼이 눌리면 알파벳이 시리얼모니터에 출력되도록 설정
    Serial.print("joy stick  ");
    Serial.print("X");
    Serial.print(":");
    Serial.print(X);
    Serial.print("  ");
    Serial.print("Y");
    Serial.print(":");
    Serial.print(Y);
    Serial.print("   |");
    Serial.println("A: Yes  B: No  C: No  D: No");
  }
  if (buttonValue3 == LOW) {
    Serial.print("joy stick  ");
    Serial.print("X");
    Serial.print(":");
    Serial.print(X);
    Serial.print("  ");
    Serial.print("Y");
    Serial.print(":");
    Serial.print(Y);
    Serial.print("   |");
    Serial.println("A: No  B: Yes  C: No  D: No");
  }
  if (buttonValue4 == LOW) {
    Serial.print("joy stick  ");
    Serial.print("X");
    Serial.print(":");
    Serial.print(X);
    Serial.print("  ");
    Serial.print("Y");
    Serial.print(":");
    Serial.print(Y);
    Serial.print("   |");
    Serial.println("A: No  B: No  C: Yes  D: No");
  }
  if (buttonValue5 == LOW) {
    Serial.print("joy stick  ");
    Serial.print("X");
    Serial.print(":");
    Serial.print(X);
    Serial.print("  ");
    Serial.print("Y");
    Serial.print(":");
    Serial.print(Y);
    Serial.print("   |");
    Serial.println("A: No  B: No  C: No  D: Yes");
  }

  delay(500);                                        // 0.5초동안 지속
}

Colored by Color Scripter
cs
